Introducción del producto

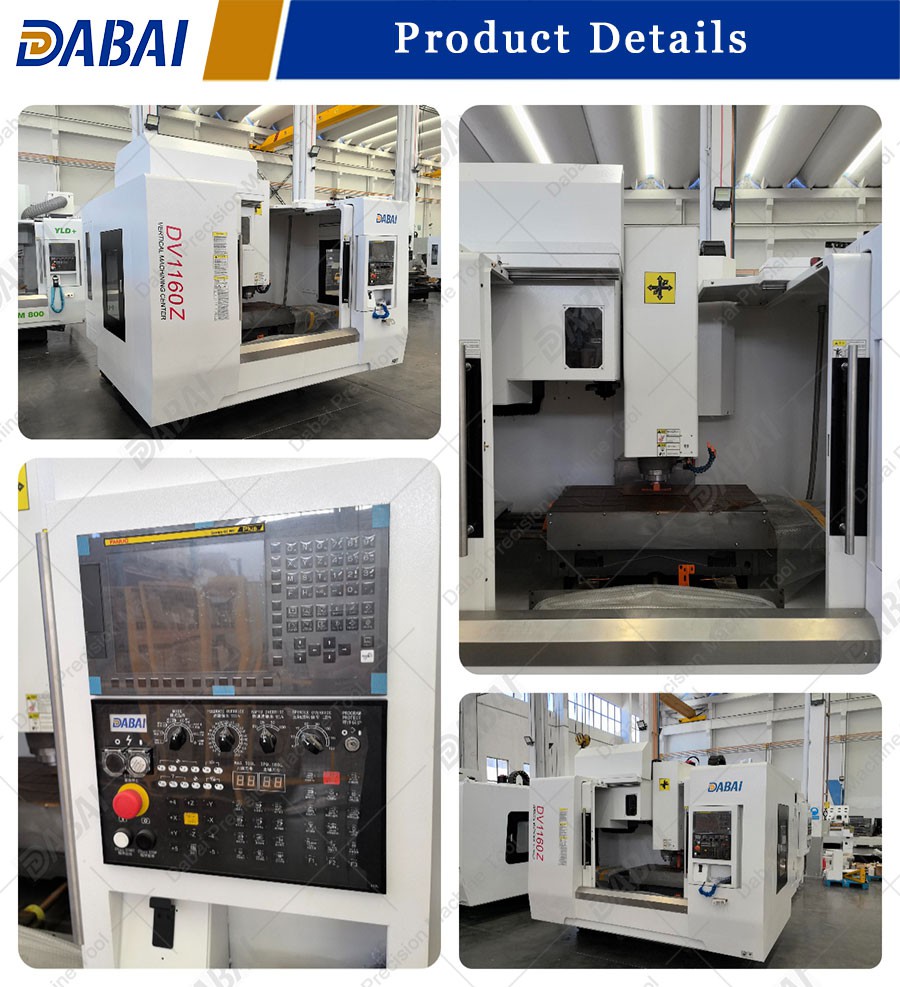

El centro de mecanizado vertical CNC DV1160L/Z es un centro de mecanizado vertical de alta-precisión y alta-rigidez diseñado para procesar piezas complejas medianas y grandes. Adecuado para la industria aeroespacial, moldes automotrices, maquinaria de precisión y otros campos, el CNC vertical admite el procesamiento integrado de múltiples-procesos, lo que mejora significativamente la eficiencia de la producción.
Parámetros técnicos
|
Modelo de producto |
DV1160L/Z |
||
|
Rango de procesamiento |
Viaje hacia la izquierda y hacia la derecha (X) |
milímetros |
1100 |
|
Recorrido delantero y trasero (Y) |
milímetros |
600 |
|
|
Viaje arriba y abajo (Z) |
milímetros |
600 |
|
|
Distancia desde la cara del extremo del husillo hasta el centro de la mesa |
milímetros |
120-720 |
|
|
Distancia entre el centro del husillo y la superficie de montaje del deslizador guía de la columna |
milímetros |
650/635 |
|
|
Banco de trabajo |
Dimensión del banco de trabajo (Ancho * Largo) |
milímetros |
1200 * 600 |
|
Carga máxima |
kilos |
800 |
|
|
Ranura T-de la tabla (Nº Tamaño * Espaciado) |
5-18 * 100 |
||
|
Huso |
Orificio cónico del husillo (modelo/tamaño de montaje) |
BT40φ150 |
|
|
Modo de conducción |
Cinturón |
||
|
Velocidad del husillo |
rpm |
8000 |
|
|
Potencia (nominal/máx.) |
kilovatios |
11/15 |
|
|
Par (nominal/máx.) |
Nuevo Méjico |
52.5/95.5 |
|
|
Velocidad de alimentación |
Avance rápido del eje X/Y/Z |
m/min |
36/36/32 |
|
Avance de corte del eje X/Y/Z |
mm/min |
1-20000 |
|
|
Revista de herramientas |
Tipo/capacidad del almacén de herramientas |
Tipo de disco/24T |
|
|
Tamaño máximo de herramienta (diámetro de herramienta completa/diámetro/longitud de herramienta adyacente vacía) |
milímetros |
φ80/φ150/300 |
|
|
Peso máximo de la herramienta |
kilos |
8 |
|
|
Exactitud |
Precisión de posicionamiento de tres-ejes (recorrido completo) |
milímetros |
0.008 |
|
Precisión de posicionamiento repetido de tres-ejes (recorrido completo) |
milímetros |
0.005 |
|
|
otro |
Fuente de alimentación |
Kva |
25 |
|
Presión de la fuente de aire |
MPa |
0.65 |
|
|
Peso completo de la máquina |
T |
5.5/7.5 |
|
Características del producto
Piezas fundidas de alta-resistencia:Al adoptar el horno eléctrico de media-frecuencia estadounidense Yingda para fundir y fundir, después de pruebas de precisión mediante espectrómetros, probadores de dureza, etc., la resistencia estructural y el diseño de las nervaduras de refuerzo se optimizan para garantizar una alta rigidez.
Estructura de cama estable:Base tipo caja-+ columna-de gran vano-con forma "humana", teniendo en cuenta la resistencia estructural y la retención de precisión a largo-plazo.
Optimización de corte pesado:Base de 4-rieles + diseño de rieles de gran envergadura para mejorar la estabilidad en cortes pesados.
Sistema de riel guía de precisión:Rieles guía lineales importados del eje XY, rieles guía deslizantes del eje Z.
Transmisión de alta-precisión:Husillo de bolas de doble-tuerca + pre-rodamiento importado para compensar la deformación térmica; Accionamiento directo de tres-ejes para mejorar la eficiencia de la transmisión.

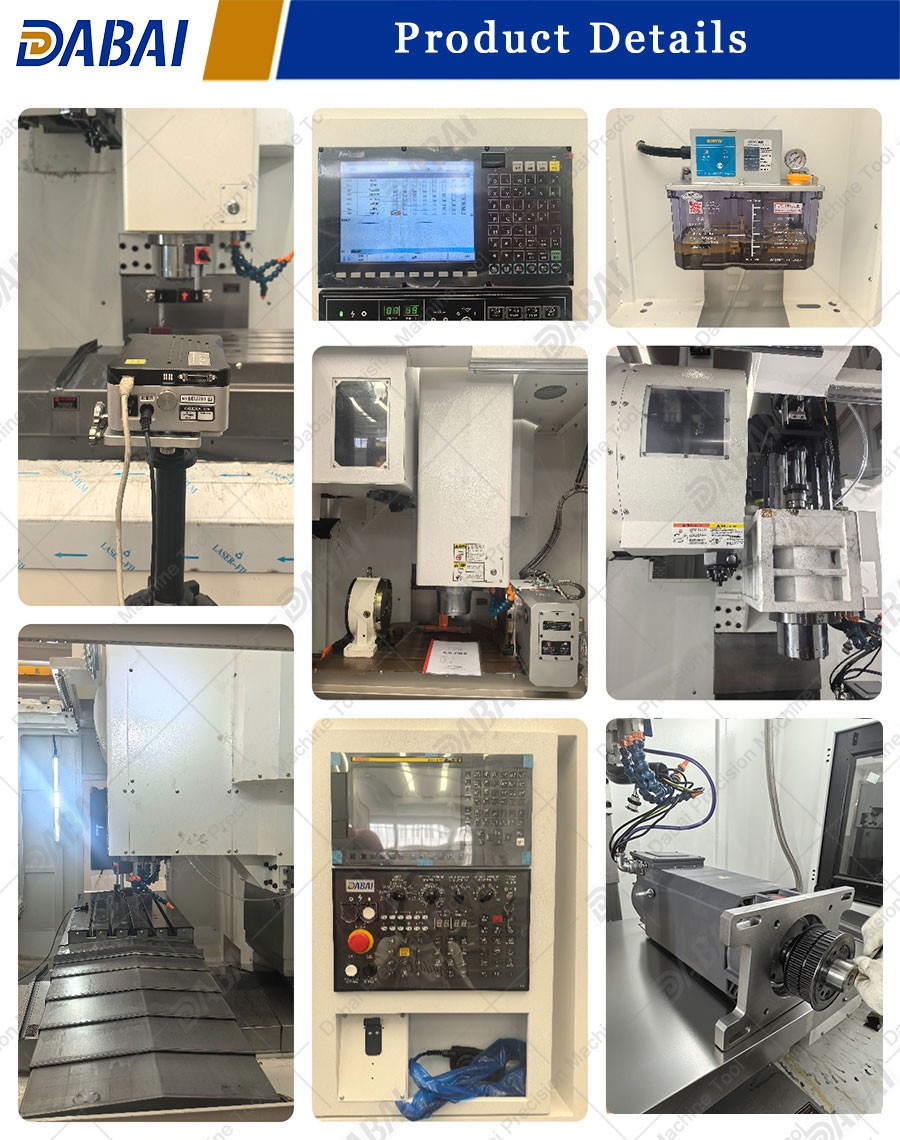

Configuración estándar
1. Sistema CNC: FANUC Oi-MF Plus
2. Unidad de husillo accionada por correa BT40-150-8000 rpm
3. 24-Cambiador automático de herramientas (ATC)
4. Refrigeración por agua de la pieza de trabajo + sistema de refrigeración por aire
5. Dispositivo de extracción de chip de lavado trasero integrado-
6. 3-Luz de torre de color y luz de trabajo para máquinas
7. Pistola de refrigerante y pistola de aire
8. Protección total del recinto
9. Sistema de equilibrio de nitrógeno del eje Z- (opcional)
*Consúltenos por máquina de carril duro de tres-ejes
*Para la configuración de parámetros específicos, consulte el "Acuerdo técnico"
Sobre nosotros
Dabai Precision Machine Tool (Jiangsu) Co., Ltd. se especializa en la investigación y el desarrollo, diseño y fabricación de máquinas herramienta CNC. Con un equipo central que cuenta con más de una década de experiencia en la industria e incorpora tecnologías de fabricación europeas y americanas avanzadas, garantizamos precisión y confiabilidad estándar internacional-. Nuestras modernas instalaciones de 4000㎡ albergan dos talleres estandarizados equipados con equipos de mecanizado de alta-precisión y líneas de producción inteligentes. La empresa está certificada con las normas ISO 9001, ISO 14001 e ISO 45001 y posee 18 patentes de modelos de utilidad. Si necesita este cnc vertical DV1160L/Z, contáctenos.
